Tipos de Losas de Construcción en el Ámbito de la Ingeniería Civil
Tipos de Losas de Construcción.
Losas de concreto armado.
• En regiones que cuenten con los materiales para
su elaboración: cemento, grava, arena, fierro y
cimbra.
• Contar con mano de obra y supresión
calificadas.
• Son muy resistentes, rígidas, aislantes y pueden
construirse de la forma que sea necesaria.
![Resultado de imagen para losa de concreto armado](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiZBLfrYPEIDHJDOljb6hF2VDs0ILhiRwnQgpb7alxZCelrbQRHMb2dOHPEFVSkpTeMof1vWFUCpWASbEqji6vdu1j7TxyvPhLWAwRkRBiMnPwRzt6U_16UkzeoHND_CdDFUORUlha-FkyX/s400/UNO.bmp)
• Antes de tender cualquier la cimbra debe estar
impregnada con aceite diésel para evitar que se
adhiera al concreto; así mismo las juntas entre las
tablas deben evitar el escurrimiento del concreto.
Losas de concreto armado - Tipos.
• Losa sólida
Está formada sólo por concreto y acero.
![Resultado de imagen para losas de concreto armado tipos](https://i.pinimg.com/originals/8a/98/e4/8a98e4fa2693ba62c879aeb163955d1d.jpg)
• Losa aligerada y losa nervada o reticular Está formada por concreto y acero en sus secciones estructurales, pero también por aligerantes: barroblock, casetones, poliuretano, etc.
![Resultado de imagen para losa solida de concreto armado](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjh2q9UrbORqDt8aMgumEdR9Q681T1cQfdQgPV5EcQczm1j-_TJ8tIptp2LKbdqSjboANGtKDC2oLu0xTtxQXe3BlwYaJ3C1lu226nKGHgCnII7DDPaWHlPNFFn7-AwS8Ys6wZhHeZ4hO39/s400/DOS.bmp)
• Losa con elementos prefabricados Está formada por elementos de concreto armado y aligerantes que fueron construidos antes de llegar a la obra. Ejemplo: Vigueta y bovedilla, Hebel, etc.
Losa sólida.
• Se revisa la correcta posición del armado.• Las varillas se amarran en todos sus cruces y se vigila el correcto empleo de silletas (separadores) para que las varillas queden perfectamente ahogadas y con el recubrimiento adecuado.
![Resultado de imagen para 3cer paso de fabricación de concreto](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjRgI0Unx8HBoU-6_CZYwoOwGafNHd0Jtdcfu0YjeTOUYGDnDFUy64hEkLYAbqk54nyHqyiFrfad2raNadq3m4hn-PQf4UJbmAgFTkpi5E1T0Tt8dGcCfrFg631mfM02TeWA4ye5MT5Pyq7/s400/TRES.bmp)
![Imagen relacionada](https://reader015.docslide.net/reader015/html5/20170803/552f19de4a7959c6598b4aa4/bg4.png)
• En losas de concreto pueden hacerse huecos o perforaciones de cualquier tamaño si se toman las medidas adecuadas para absorber los esfuerzos producidos.
• A partir del día siguiente de efectuado el colado se cura la losa regándola con agua durante una semana, tres veces al día esto para evitar el agrietamiento de la losa.
• Esto tiene por objeto evitar que la losa se agriete por perdida excesiva del agua del concreto
Elementos del armado
• columpios
![Resultado de imagen para elementos del armado columpos](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjZaUq89tmn_bGfp8DNX2L19I4C9gMcjL5hGSyBysez7w8tbOiNHC2-boBEc9QBL9mGvqM_yd-ejt3caqvQTEWqq2zySqrldCuxATj1ToUK7V1to90mgfweYBr81h4qiYkLbcavQgsVnHlx/s400/UNO.bmp)
• bastones y varillas rectas
• alambre recocido del numero 18 para amarrar los cruces
Pasos para el armado de una losa.
1. Poner varillas rectas en ambos sentidos, espaciadas de 15 a 25cm. Estas varillas se amarran en sus cruces.
2. Entre cada varilla recta, poner un columpio, esto en ambos sentidos. Amarrar en cruces.
3. Entre cada columpio se ponen los bastones, amarrando en cruces
Losa nervada o reticular.
• Este procedimiento es a base de trabes
con secciones de 15x15, 15x20 y 15x25 y
casetones de polietileno o prefabricados.
• Sistema de entramado de trabes
cruzadas que forman un retícula, dejando
huecos intermedios que pueden ser
ocupados permanentes por bloques huecos u por otros materiales ligeros y resistentes.
• También pueden colocarse
temporalmente (a manera de cimbra) para
el colado de las trabes, casetones de
plástico prefabricados (existen en gran
variedad de materiales y medidas
comerciales), que una vez fraguado el
concreto deben retirarse y lavarse para
usos posteriores.
• La losa se calcula con el formado por las retículas de las trabes.
• Este sistema, además de satisfacer las exigencias a una losa plana común, presenta las ventajas de poder apoyarse directamente sobre las columnas sin necesidad de trabes de carga entre columna y columna.
En caso de cimbra insuficiente ó de colado en partes:
![Resultado de imagen para losa nervada o reticular en caso de cimbra](https://victoryepes.blogs.upv.es/files/2018/04/1.jpg)
• Suspender el colado tanto en losas como en trabes a la mitad de la distancia entre apoyos.
• Dar a la superficie de corte una inclinación de 45º
• Dejar prolongadas la varilla para dar continuidad con el colado siguiente.
• Cuando por alguna razón sea necesario suspender el colado en los apoyos de las losas o trabes, deben tomarse precauciones para tomar todo el esfuerzo de corte con fierro.
Losa aligerada.
![Imagen relacionada](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhnNM0JoBHfhXPEUYbDYBdg_k7vN7cA7EfcynIfaBSS2F13FYEQQpSQp-0Yjv48hHnvq3Klk8dg592Ra_7i5b87n78aJKXCQt3wirZIUSKXBSPU3IfF-C7_hpnk6kcbeArBQI257a0aOy8/s400/c.png)
Existen muchos materiales aligerantes para losa, los más utilizados son:
• Barroblock
• Poliuretano
Procedimiento de construcción Es similar al de una losa nervada, pero en este caso los materiales quedan ahogados o embebidos en la losa, y por el acabado final no se ven. Se utiliza cimbra completa debajo de la losa.
![Resultado de imagen para losa nervada existen muchos materiales }](https://www.casasyplanos.com.pe/wp-content/uploads/2018/07/IMG_20180704_113826.jpg)
![Resultado de imagen para losa nervada de concreto armado](https://www.arqhys.com/articulos/fotos/articulos/Losas-nervadas-o-reticulares.png)
Losa con elementos prefabricados.
En el mercado hay muchas soluciones de prefabricados para losa y cada empresa tiene productos y sistemas constructivos particulares. Algunos de ellos son:
Vigueta y bovedilla (prefabricados de concreto armado y aligerante de barro)
Hebel (prefabricado de concreto celular armado)
![Resultado de imagen para losa de vigueta y bovedilla ventajas](https://userscontent2.emaze.com/images/de1baafb-5448-491a-8e82-7380c6383783/3f5e6fca-88ad-481b-890e-6b4b6646c519.png)
Losa de vigueta y bovedilla.
![Resultado de imagen para losa de vigueta y bovedilla ventajas](https://i.pinimg.com/originals/c2/78/55/c27855f57bc015825f0d0833f8e3108a.jpg)
• Las bovedillas aligeran la losa y sirven de cimbra al concreto colado en sitio.
![Resultado de imagen para losa de vigueta y bovedilla ventajas](https://garant.mx/wp-content/uploads/2018/05/Vigueta-y-bovedilla-en-monterrey.jpg)
.
• La losa se integra a los muros y castillos con cadenas de cerramiento que se cuelan sobre los muros del perímetro.
• Se cuela concreto para que rellene las nervaduras y forme una capa de compresión sobre los elementos ligeros (con un espesor minimo de tres centímetros).
Losa de vigueta y bovedilla - Procedimiento
PASO 1: APUNTALAMIENTO
Se colocan puntales y largueros de apoyo y
nivelación y se retiran a los 7 días del colado de la
capa de compresión. Se colocan postes de 4” x 4”
a cada 1.50m y largueros de la misma sección a
cada 1.60m para servir de apoyo provisional a las
viguetas.
PASO 2: COLOCACION DE VIGUETAS
Colocar las viguetas apoyadas sobre los muros
cargadores de nuestra losa. Las viguetas se
colocan de forma manual sobre los muros
cargadores. A partir del muro de arranque se
colocan la primera vigueta.
NOTA: se recomienda que se cuele la capa de
compresión junto con las vigas o cadenas de
cerramiento. Las viguetas deberán apoyarse
sobre los muros o elementos cargadores por lo
menos cinco centímetros.
PASO 3: ALINEAR VIGUETAS
Se colocan bovedillas en los extremos de las viguetas para obtener la separación correcta de estas, además de facilitar la posterior colocación de las demás bovedillas de forma alineada.
PASO 4: COLOCAR LAS BOVEDILLAS
Se colocan las bovedillas cuidando que queden
bien asentadas y lo más juntas posible. La
colocación también se hace de forma manual
PASO 5: COLOCAR INSTALACIONES ELÉCTRICAS
• Se colocan las mangueras para la instalación
eléctrica sobre los muros y por los huecos de
las bovedillas.
• Donde se requiera una salida para un foco
se retira esa bovedilla, se pone la instalación,
por debajo se pone una cimbra y después se
refuerza con unas pequeñas varillas o con
malla el hueco, luego cuela concreto.
• Así también se llevan a cabo las
instalaciones hidráulicas y sanitarias que sean
necesarias.
![Resultado de imagen para losa de vigueta y bovedilla procedimientos](https://i.pinimg.com/originals/57/7d/c4/577dc42f0105a5eaf169f03ff7b6a952.jpg)
PASO 6: COLOCAR MALLA ELECTRO SOLDADA
• Se presenta y corta al tamaño requerido y se
amarra con alambre recocido a la varilla
superior de las viguetas y a las cadenas de
cerramiento.
• La malla electro soldada se corta en el piso al tamaño deseado, posteriormente se sube a la
losa en construcción y se amarra con alambre
recocido a la varilla superior de las viguetas y a
las cadenas de cerramiento.
![Resultado de imagen para malla electrosoldada](https://www.cementoscauca.com.co/wp-content/uploads/2018/09/malla-electrosoldada.jpg)
![Imagen relacionada](https://i.ytimg.com/vi/2VFrVcEfnIA/hqdefault.jpg)
• Se mojan perfectamente las viguetas y
bovedillas y se cuela de 3 a 5 cm de concreto según la malla utilizada.
• Se recomienda mojar las bovedillas para
obtener una mayor adherencia con la capa de
compresión.
• El concreto deberá de tener una resistencia
mínima de f¨c= 200 kg/cm2 . Este paso del
colado de la capa de compresión (capa de
concreto) se debe de realizar en una sola operación.
![Imagen relacionada](https://mx.habcdn.com/photos/project/medium/colado-losa-de-entrepiso-229911.jpg)
![Resultado de imagen para losa de vigueta colado](https://mx.habcdn.com/photos/project/medium/colado-de-losa-de-vigueta-y-bovedilla-de-60m2-277427.jpg)
Losa de concreto celular (Panel Hebel para losa)
![Resultado de imagen para losa de concreto celular hebel](https://img.gruporeforma.com/imagenes/420x280/2/579/1578534.jpg)

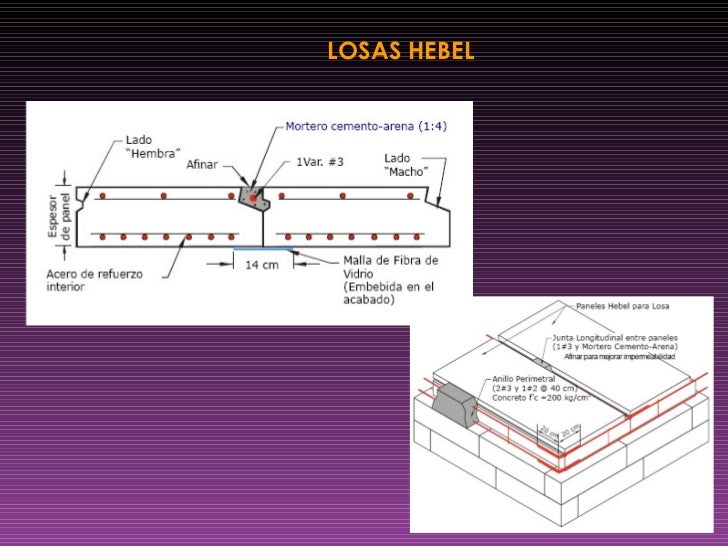

Elementos reforzados para la construcción de losas de entrepiso y azotea que trabajan
simplemente apoyados sobre muros de mampostería (Hebel o tradicional), estructura de acero, concreto o madera.
Se diseñan de acuerdo a los requerimientos de
claro y carga.
![Imagen relacionada](https://i.ytimg.com/vi/mbyrzev9LNI/hqdefault.jpg)
Ventajas:
• Alta capacidad de aislamiento térmico que refleja importantes ahorros en el consumo de energía.
• Rapidez de instalación con rendimientos de hasta 250m² por día en cubiertas o entrepisos, sin necesidad de cimbras o apuntalamientos.
• Resistente al fuego hasta 4 horas.
![Resultado de imagen para losa de concreto celular hebel](https://image.slidesharecdn.com/sistemaconstructivohebel-090306135224-phpapp02/95/sistema-constructivo-hebel-33-728.jpg?cb=1236347630)
![Resultado de imagen para losa de concreto celular hebel](https://docplayer.es/docs-images/40/4081977/images/page_20.jpg)
Losa catalana.
![Resultado de imagen para losa catalana](https://upload.wikimedia.org/wikipedia/commons/6/6f/Voltacatalana.jpg)
• En México, se empezó a utilizar en los estados de Jalisco y Querétaro. Se utilizaba si el recinto a cubrir no era demasiado ancho y los albañiles eran suficientemente hábiles.
• Consiste en cubrir el recinto o espacio mediante una bóveda de ladrillos colocados por la parte plana, es decir, por la cara de superficie mayor que forman el largo y el ancho del ladrillo, en vez de hacerlo por cualquiera de las demás caras gruesas.
• Esta técnica permitía construir con una cierta rapidez y sin usar cimbra, lo que motivó su difusión y utilización.
• Con la bóveda catalana se podía cubrir con una sola pieza el techo de las plantas bajas de construcciones rurales y urbanas
Usos:
![Resultado de imagen para losa catalana usos](https://image.slidesharecdn.com/bvedacatalana-aer-101205165143-phpapp01/95/bveda-catalana-18-728.jpg?cb=1345508112)
Procedimiento:
• Se arranca generalmente de las esquinas del cuarto a cubrir.
• Se van colocando los ladrillos haciendo cortes para ir cerrando la cubierta.
• Encima se disponen una o más filas de ladrillos y mortero de cemento, eso hace que sea mucho más ligera que les bóvedas construidas con otros sistemas.
Ver video: https://www.youtube.com/watch?v=CiEQBboDE7s
![Imagen relacionada](https://img10.naventcdn.com/avisos/resize/18/00/53/97/83/14/1200x1200/91181013.jpg)
Losacero.
![Resultado de imagen para losacero concreto armado](https://www.arqhys.com/articulos/fotos/articulos/Losacero.jpg)
Características.
• Utiliza un perfil laminado diseñado para anclar perfectamente con el concreto concreto y formar la losa de azotea o entrepiso.• Excelente resistencia estructural, disminuye los tiempos de construcción generando ahorros en mano de obra, tiempo y renta de equipo.
• Se puede aplicar con vigas trabajando como sección compuesta
![Resultado de imagen para losacero concreto armado elementos que forman](https://construyendo.co/imagenes/imgArticulos/losas/losacero01.jpg)
• Lámina o chapa perfilada
• Viga de acero
• Losa de concreto
•Refuerzo por temperatura a base de una malla electro soldada.
• Conectores de cortante
Losa Joist.
Miembro estructural con un sistema de alma abierta (sistemas joist) el cual soporta
directamente las cargas de la lamina de cubierta o entrepiso utilizando elementos de
acero, y es diseñado como un miembro simplemente apoyado.
PARTES DE UN JOIST
Los joist se componen de elementos individuales y estos se clasifican en tres partes generales que son:
* Cuerdas
* Celosía
* Silletas
USOS
![Resultado de imagen para losa joist](https://s3.amazonaws.com/s3.timetoast.com/public/uploads/photos/8348817/jt.jpg)
* Naves industriales
* Centros comerciales
* Escuelas
* Edificios de oficinas
VENTAJAS
![Resultado de imagen para losa joist](https://scontent-atl3-1.cdninstagram.com/v/t51.2885-15/e35/s480x480/65321879_952809898383631_3213214685777705786_n.jpg?_nc_ht=scontent-atl3-1.cdninstagram.com&oh=caa5a3d05beac8063597121d654b512e&oe=5E136637&se=8)
Alternativa sencilla, económica y segura para edificar todo tipo de construcciones.
* Economía
* Poca Deflexión
* Seguridad
* Permite el paso de instalaciones propias de edificios
* Conexiones sencillas
* Refuerzos simples
* Útil para librar grandes claros.
